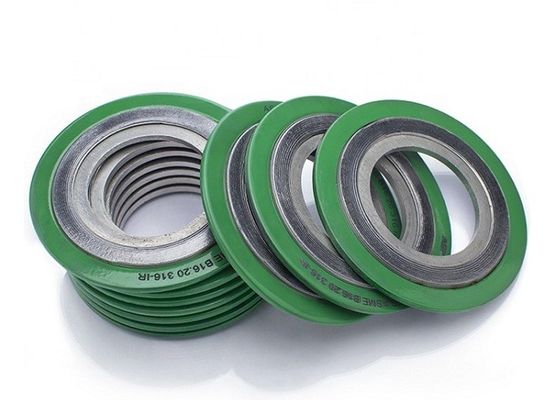

Spirale Wundverschlüsse aus Edelstahl mit nichtmetallischem (Graphit,PTFE,Keramik,Mica-Graphit) Füllstoff

Verstärkung der Verstärkung der Verstärkung der Verbrennung

•Vorpressen, die sich abwechselnd mit einem Metallgewölbten Gurt und einem nichtmetallischen Gurt überlappen, spiralförmig
Auch nach den Bedingungen, unter denen ein verstärkter Ring hinzugefügt werden muss.Verstärkung der Verstärkung der Verstärkung der Verbrennung

St.Struktur

Main Produkt

mit einer Breite von mehr als 30 mm- mit einer abwechselnden Kombination aus geformtem Metalldraht und weichen Füllstoffen hergestelltEine V-förmige Krone in der Mitte des Metallstreifens fungiert als FederDas Füll- und Drahtmaterial kann geändert werden, um unterschiedlichen Anforderungen an die chemische Verträglichkeit gerecht zu werden.Wenn die zur Verdichtung einer Dichtung zur Verfügung stehende Last begrenzt istDie Konstruktion und die Abmessungen der Dichtungen können so geändert werden, dass sie eine wirksame Dichtung bieten.

Eine Spirale kann einen Zentrierungsring, einen Innenring oder beides enthalten.während der innere Ring zusätzliche Radialfestigkeit bietetDer Innenring verringert außerdem die Erosion der Flansche und schützt das Dichtungselement.

Durch ihre Widerstandsfähigkeit und Festigkeit sind Spiralverschlüsse eine ideale Wahl für eine Vielzahl von Bedingungen und Anwendungen.Spiral-Wunde-Dichtungen sind auch für die Stromerzeugung wirksam, Luft- und Raumfahrt sowie für eine Vielzahl von Ventil- und Spezialanwendungen.

Die ASME B16.20 Dichtungsspezifikation wurde aktualisiert und in eine neue empfohlene Norm geändert.Die neuen Kriterien beinhalten einen Standard für Innenringe in allen mit Graphit gefüllten Spiralverschlüssen, sofern der Käufer nichts anderes festlegt.Eine mit Graphit gefüllte spiralförmige Dichtung ohne Innenring wird jedoch weiterhin mit der ASME-Norm B16.20 versehen und in Übereinstimmung damit versehen.

Stil RW

Verschlüsse für allgemeine Zwecke, geeignet für Flachflächen- und Hochflächenflanschen bis zur Klasse 2500

Der Zentrierungsring platziert die Dichtung genau auf der Flanschfläche, bietet zusätzliche Radialfestigkeit und dient als Kompressionsbegrenzer

Spiralwicklung (Siegelungselement) besteht aus vorgeformtem Metall und weichem Füllmaterial

HINWEIS: Für Anwendungen über Klasse 600 wird aufgrund der hohen verfügbaren Schraubbelastung ein Innenring empfohlen.

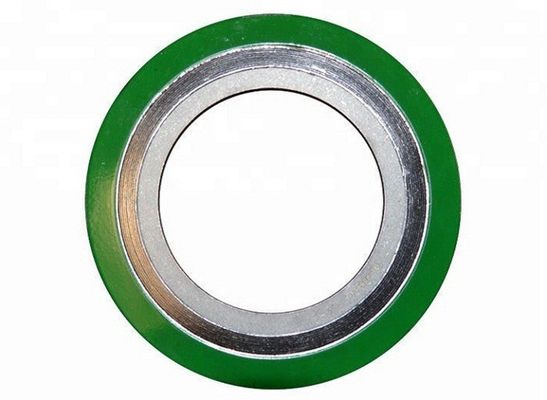

Stil RWI

geeignet für Flachflächen- und Hochflächenflanzen bis zur Klasse 2500

Empfohlen für Anwendungen mit höherem Druck, für die Verwendung mit PTFE-Füllstoffen und nach ASME B16.20

Innerer Ring dient als Kompressionsbegrenzer und schützt Dichtungselemente vor Angriffen durch Prozessmedien

Stil R

mit einer Breite von mehr als 30 mm,

Nur spiralförmige Wicklungen, mit vorgeformtem Metall und weichem Füllmaterial

Die inneren und äußeren Durchmesser der Wicklung werden mit mehreren Metallschichten ohne Füllstoff verstärkt, um eine größere Stabilität zu gewährleisten

HINWEIS: Auch mit Innenringen erhältlich.

MC- und MCR-Dichtungen

Für Leitungsdeckelsammlungen

Struktur

Paket
