Material: | SWRCH15A, SWRCH18A, S235J2+C450 | Standard: | LÄRM-EN-ISO 13918 |
---|---|---|---|
Größe: | M10-M25 | Ende: | Polnisch, phosphatierend, Natur |
Anwendung: | Stahlkonstruktion, Brücke, Gebäude, Straße, Eisenbahn | Keramischer Ring: | ohne |
Markieren: | Käse-Kopf-Scherbolzenschweißen,Bolzenschweißen ISO 13918 Scher,Bolzen-Bolzen ISO 13918 Scher |

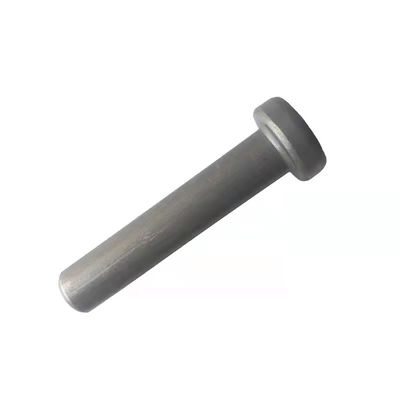

Bolzen des Käse-Kopf-Bogen-Bolzenschweißen-/Scherverbindungsstück-Scherschweiss-schraube/M10-M25
Scheren Sie Bolzen gehören einer Art hochfeste steife Verbindungsbefestiger. Scherbolzen sind- die Abkürzung der zylinderförmigen KopfSchweiss-Schraube für Bogenbolzenschweißen (englischer Käsekopf verziert für Bogenbolzenschweißen).
Die Spezifikationen von Scherbolzen sind- Nenndurchmesser Ф10~Ф25mm, die Gesamtlänge, bevor sie schweißen, ist 40~300 Millimeter. Scherbolzen haben das Erkennungszeichen des Herstellers, das indem sie auf der Oberfläche des Kopfes gemacht wird, prägen, und die Scherbolzen haben eine breite Palette des Gebrauches.
d | Norminal-Maß | φ10 | φ13 | φ16 | φ19 | φ22 | φ25 |
Minute | 9,64 | 12,57 | 15,57 | 18,48 | 21,48 | 24,48 | |
maximal | 10 | 13 | 16 | 19 | 22 | 25 | |
DK | maximal | 18,35 | 22,42 | 29,42 | 32,5 | 35,5 | 40,5 |
Minute | 17,65 | 21,58 | 28,58 | 31,5 | 34,5 | 39,5 | |
k | maximal | 7,45 | 8,45 | 8,45 | 10,45 | 10,45 | 12,55 |
Minute | 6,55 | 7,55 | 7,55 | 9,55 | 9,55 | 11,45 |
