| Markenbezeichnung: | FLRS |
| Modellnummer: | FLRS-F046 |
| MOQ: | 1-teilig |
| Verpackungsdetails: | Kartonsperrholzkisten/Sperrholzpaletten |
| Zahlungsbedingungen: | T/T, L/C, Westverband, paypal |

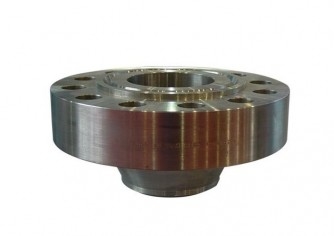

Hochdruck-Art des RTJ-Metallflansch-API 6A 6B-Vorhang/schweißender Hals-Flansch 13.8Mpa (2000psi)
API6A-Flansche sind entworfen, um sich Rohren, Zunahmestützstärke oder Block weg von einer Rohrleitung zusammen anzuschließen.
Flansch API 6A wird benutzt, um Flansche des Services der hohen Temperatur mit in den Anwendungen verwendet zu werden hochfestem zu produzieren, des Öls und des explosiven Gases. Wegen der Art der Anwendungen, hat dieses Material Widerstand der hohen Temperatur, Hochdruckwiderstand, hohe Korrosionsbeständigkeit und hochfest auch. API 6A 10000 P-/inflansch-Maßstrecken von 1 13/16 Zoll bis 21 1/4inches im Durchmesser.
| Größe | B | Od | C | E1 | Q (MAXIMUM) |
G | K | T | J1 | J2 | J3 | J4 | R | Weil | N | H | Ring Number |
| Bx | |||||||||||||||||
| 1 13/16" | 46,8 | 185 | 3 | - | 5,56 | 77,77 | 105 | 42,1 | 88,9 | 65,1 | 48,5 | - | 10 | 146,1 | 8 | 23 | 151 |
| 2 1/16“ | 53,2 | 200 | 3 | - | 5,95 | 86,23 | 111 | 44,1 | 100 | 74,7 | 51,6 | - | 10 | 158,8 | 8 | 23 | 152 |
| 2 9/16" | 65,9 | 230 | 3 | - | 6,75 | 102,77 | 132 | 51,2 | 120,7 | 92,1 | 57,2 | - | 10 | 184,2 | 8 | 26 | 153 |
| 3 1/16“ | 78,6 | 270 | 3 | - | 7,54 | 119 | 152 | 58,4 | 142,1 | 110,2 | 63,5 | - | 10 | 215,9 | 8 | 29 | 154 |
| 4 1/16“ | 104 | 315 | 3 | - | 8,33 | 150,62 | 185 | 70,3 | 182,6 | 146,1 | 73,1 | - | 10 | 258,8 | 8 | 32 | 155 |
| 5 1/8" | 131 | 360 | 3 | 9,5 | 9,53 | 176,66 | 221 | 79,4 | 223,8 | 182,6 | 81 | 6,4 | 10 | 300 | 12 | 32 | 169 |
| 7 1/16“ | 180,2 | 480 | 6 | 11,1 | 11,11 | 241,83 | 302 | 103,2 | 301,6 | 254 | 95,3 | 9,7 | 16 | 403,2 | 12 | 42 | 156 |
| 9" | 229,4 | 550 | 6 | 12,7 | 12,7 | 299,06 | 359 | 123,9 | 374,7 | 327,1 | 93,7 | 9,7 | 16 | 476,3 | 16 | 42 | 157 |
| 11" | 280,2 | 655 | 6 | 14,3 | 14,29 | 357,23 | 429 | 141,3 | 450,9 | 400,1 | 103,2 | 14,2 | 16 | 565,2 | 16 | 48 | 158 |
| 13 5/8" | 346,9 | 770 | 6 | 15,9 | 15,88 | 432,64 | 518 | 168,3 | 552,5 | 495,3 | 114,3 | 17,5 | 16 | 673,1 | 20 | 51 | 159 |
| 16 3/4" | 426,2 | 870 | 6 | 8,3 | 8,33 | 478,33 | 576 | 168,3 | 655,6 | 601,7 | 76,2 | 30,2 | 19 | 776,3 | 24 | 51 | 162 |
| 18 3/4" | 477 | 1040 | 6 | 18,3 | 18,26 | 577,9 | 697 781 |
223,1 | 752,5 | 674,7 | 155,6 | 25,4 | 16 | 925,5 | 24 | 61 | 164 |
| 21 1/4" | 540,5 | 1145 | 6 | 19,1 | 19,05 | 647,88 | 241,3 | 847,7 | 762 | 165,1 | 31,8 | 21 | 1022,4 | 24 | 67 | 166 |
| Größe | 2000psi (2 1/16“ bis zu 21 1/4"), 3000psi (2 1/16“ bis 20 3/4"), 5000psi (2 1/16“ bis 11"), 10000psi (1 13/16" bis zu 21 1/4"), 15000psi (1 13/16" bis zu 18 3/4"), 20000psi (1 13/16" bis zu 13 5/8") |
| Druck | 2000psi, 3000psi, 5000psi, 10000psi, 15000psi, 20000psi |
| Standard | API 6A - ART - 6BX |
| Wandstärke | besonders angefertigt |
| Material |
Edelstahl: A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316Ti, 317/317L, 904L, 1,4301, 1,4307, 1,4401, 1,4571, 1,4541, 254Mo und etc. Kohlenstoffstahl: A105, A350LF2, S235Jr, S275Jr, St37, St45.8, A42CP, A48CP, E24, A515 Gr60, A515 GR 70 etc. |
|
Duplexedelstahl: UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1,4462, 1,4410, 1,4501 und etc. Rohrleitungsstahl: A694 F42, A694F52, A694 F60, A694 F65, A694 F70, A694 F80 etc. |
|
|
Nickellegierung: inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H, C22, C-276, Monel400, Alloy20 etc. Legierung Cr-MO: A182F11, A182F5, A182F22, A182F91, A182F9, 16mo3,15Crmo, etc. |
|
| Anwendung | Petrochemisches industy; Luftfahrt und Luftfahrtindustrie; Pharmaindustrie; Gasauspuff; Kraftwerk; buliding Schiff; Wasser treament, etc. |
|
|
