Herkunftsort: | China |
---|---|
Markenname: | FLRS |
Zertifizierung: | ISO9001 |
Modellnummer: | FLRS-F047 |
Min Bestellmenge: | 1-teilig |
Verpackung Informationen: | Kartonsperrholzkisten/Sperrholzpaletten |
Lieferzeit: | 8-20days |
Zahlungsbedingungen: | T/T, L/C, Westverband, paypal |
Versorgungsmaterial-Fähigkeit: | 100tons/month |
Druck: | 2000PSI | Größe: | 2 1/16“ - 21 1/4" |
---|---|---|---|
Art: | Schweißender Hals oder blind | Oberfläche: | Natürlich |
Standard: | Art 6B API 6A | Paket: | Sperrholzpalette |
Markieren: | Hochdruck-RTJ-Metallflansch,Flansch API 6A RTJ Metall,Art schweißender Hals-Flansch 6B |

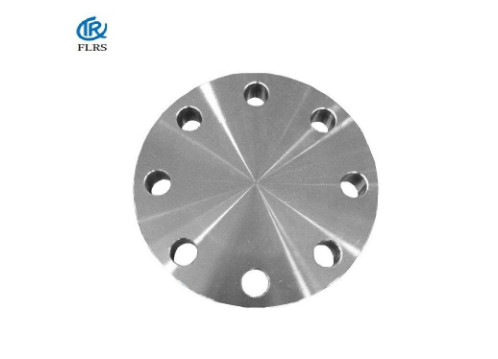

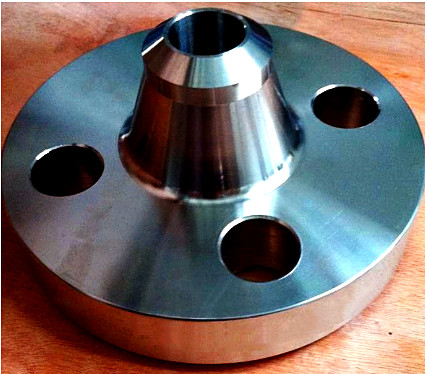

Hochdruck-Art des RTJ-Metallflansch-API 6A 6B-Vorhang/schweißender Hals-Flansch 13.8Mpa (2000psi)
API6A-Flansche sind entworfen, um sich Rohren, Zunahmestützstärke oder Block weg von einer Rohrleitung zusammen anzuschließen.
Größe | B | Od | C (MAXIMUM) |
K | P | E | T | Q | x | Weil | N | H | LN | HL | JL | Ring Number |
R oder RX | ||||||||||||||||
2 1/16 „ | 53,2 | 165 | 3 | 108 | 82,55 | 7,9 | 33,4 | 25,4 | 84 | 127 | 8 | 20 | 81 | 60,3 | 53,3 | 23 |
2 9/16" | 65,9 | 190 | 3 | 127 | 101,6 | 7,9 | 36,6 | 28,6 | 100 | 149,2 | 8 | 23 | 88 | 73 | 63,5 | 26 |
3 1/8" | 81,8 | 210 | 3 | 146 | 123,83 | 7,9 | 39,7 | 31,8 | 117 | 168,3 | 8 | 23 | 91 | 88,9 | 78,7 | 31 |
4 1/16“ | 108,7 | 275 | 3 | 175 | 149,23 | 7,9 | 46,1 | 38,1 | 152 | 215,9 | 8 | 26 | 110 | 114,3 | 103,1 | 37 |
5 1/8" | 131 | 330 | 3 | 210 | 180,98 | 7,9 | 52,4 | 44,5 | 189 | 266,7 | 8 | 29 | 122 | 141,3 | 122,9 | 41 |
7 1/16“ | 181,8 | 355 | 6 | 241 | 211,15 | 7,9 | 55,6 | 47,6 | 222 | 292,1 | 12 | 29 | 126 | 168,3 | 147,1 | 45 |
9" | 229,4 | 420 | 6 | 302 | 269,88 | 7,9 | 63,5 | 55,6 | 273 | 349,3 | 12 | 32 | 141 | 219,1 | 199,1 | 49 |
11" | 280,2 | 510 | 6 | 356 | 323,85 | 7,9 | 71,5 | 63,5 | 343 | 431,8 | 16 | 35 | 160 | 273 | 248,4 | 53 |
13 5/8" | 346,9 | 560 | 6 | 413 | 381 | 7,9 | 74,7 | 66,7 | 400 | 489 | 20 | 35 | . | 57 | ||
16 3/4" | 426,2 | 685 | 6 | 508 | 469,9 | 7,9 | 84,2 | 76,2 | 495 | 603,2 | 20 | 42 | - | 65 | ||
21 1/4" | 540,5 | 815 | 6 | 635 | 584,2 | 9,7 | 98,5 | 88,9 | 610 | 723,9 | 24 | 45 | 73 |
