Hexen-Kopf-Bolzen
>
Edelstahl-Hexagon-Kopf läuft halben Faden DIN931/M10 weg

Edelstahl-Hexagon-Kopf läuft halben Faden DIN931/M10 weg

Markenbezeichnung: FLRS or OEM
Modellnummer: FLRS-SB02
MOQ: 100-teilig
Verpackungsdetails: Kartonsperrholzkisten/gesponnene bag+plywood-Paletten
Zahlungsbedingungen: T/T, L/C, Westverband, paypal
Einzelheiten
Herkunftsort:
CHINA
Zertifizierung:
ISO9001
Produkt-Name:
Hexenkopfbolzen
Standard:
DIN931
Hauptart:
Hexen-Kopf
Faden:
Halber Faden
Material:
A2-50、 A2-70、 A4-70、 A4-80
Größe:
M3-M39
Versorgungsmaterial-Fähigkeit:
50tons/month
Hervorheben:

Hexagon-Kopf läuft M10 weg

,

Halbes Faden-Hexagon-Hauptbolzen

,

Hexen-Kopf-Bolzen des Edelstahl-M10

Beschreibung des Produkts

Edelstahl-Hexagon-Kopf läuft halben Faden Kopf-dem Bolzen in der Standard-Hexen-DIN931/M10 weg

Sind sechseckige Bolzen DIN931, alias externe sechseckige Bolzen, die Befestiger, die aus zwei Teilen bestehen: ein sechseckiger Kopf und eine Schraube mit Außengewinden, die im Allgemeinen in Verbindung mit Nüssen benutzt werden und allgemein verwendet sind, Verbindungen zwischen zwei Teilen mit durchgehenden Löchern zu befestigen.

Sind sechseckige Bolzen DIN931 halber Faden. teils verlegte und teils bloße Stange. Der Faden die groben und feinen Zähne mit einschließen.

Zeichnung:

Edelstahl-Hexagon-Kopf läuft halben Faden DIN931/M10 weg 0

d P b C DA dw ds k   e
B B B B B
L≤125mm Minute maximal maximal Minute Minute Minute maximal Minute maximal Minute Minute
M1.6 0,35 9 0,1 0,25 2 2,4 - 1,46 - 0,98 1,22 - - 3,02 - 3,41 -
M2 0,4 10 0,1 0,25 2,6 3,2 - 1,86 - 1,28 1,52 - - 3,82 - 4,32 -
M2.5 0,45 11 0,1 0,25 3,1 4,1 - 2,36 - 1,58 1,82 - - 4,82 - 5,45 -
M3 0,5 12 0,15 0,4 3,6 4,6 - 2,86 - 1,88 2,12 - - 5,32 - 6,01 -
M3.5 0,6 13 0,15 0,4 4,1 5,1 - 3,32 - 2,28 2,52 - - 5,82 - 6,58 -
M4 0,7 14 0,15 0,4 4,7 5,9 - 3,82 - 2,68 2,92 - - 6,78 - 7,66 -
M5 0,8 16 0,15 0,5 5,7 6,9 - 4,82 - 3,35 3,65 - - 7,78 - 8,79 -
M6 1 18 0,15 0,5 6,8 8,9 - 5,82 - 3,85 4,15 - - 9,78 - 11,05 -
M7 1 20 0,15 0,5 7,8 9,6 - 6,78 - 4,65 4,95 - - 10,73 - 12,12 -
M8 1,25 22 0,15 0,6 9,2 11,6 - 7,78 - 5,15 5,45 - - 12,73 - 14,38 -
M10 1,5 26 0,15 0,6 11,2 15,6 - 9,78 - 6,22 6,58 - - 16,73 - 18,9 -
M12 1,75 30 0,15 0,6 13,7 17,4 - 11,7 - 7,32 7,68 - - 18,67 - 21,1 -
M14 2 34 0,15 0,6 15,7 20,5 - 13,7 - 8,62 8,98 - - 21,67 - 24,49 -
M16 2 38 0,2 0,8 17,7 22,5 22 15,7 15,6 9,82 10,2 9,71 10,3 23,67 23,16 26,75 26,17
M18 2,5 42 0,2 0,8 20,2 25,3 24,8 17,7 17,6 11,3 11,7 11,2 11,9 26,67 26,16 30,14 29,56
M20 2,5 46 0,2 0,8 22,4 28,2 27,7 19,7 19,5 12,3 12,7 12,2 12,9 29,67 29,16 33,53 32,95
M22 2,5 50 0,2 0,8 24,4 30 29,5 21,7 21,5 13,8 14,2 13,7 14,4 31,61 31 35,72 35,03
M24 3 54 0,2 0,8 26,4 33,6 33,2 23,7 23,5 14,8 15,2 14,7 15,4 35,38 35 39,98 39,55
M27 3 60 0,2 0,8 30,4 - 38   26,5 - - 16,7 17,4 - 40 - 45,2
M30 3,5 66 0,2 0,8 33,4 - 42,7   29,5 - - 18,3 19,1 - 45 - 50,85
M33 3,5 72 0,2 0,8 36,4 - 46,6   32,4 - - 20,6 21,4 - 49 - 55,37
M36 4 78 0,2 0,8 39,4 - 51,1   35,4 - - 22,1 22,9 - 53,8 - 60,79
M39 4 84 0,3 1 42,4 - 55,9   38,4 - - 24,6 25,4 - 58,8 - 66,44

Markierungsmethode von sechseckigen Bolzen DIN931:

Beispiel der Markierung der externen Bolzen des Hexagons DIN931.

Der Hexagonkopf läuft mit Fadengröße d=M12, Nennlänge L=80, Leistungsgrad A4-80 weg und Produktgrad A werden wie markiert

Hexagon SUS316 läuft DIN931-M12*80-A weg

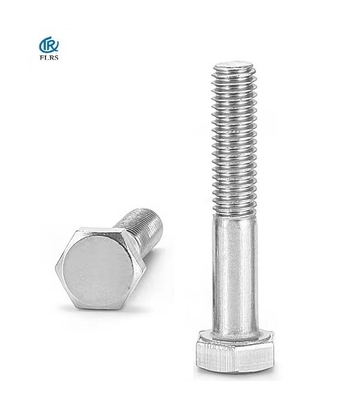

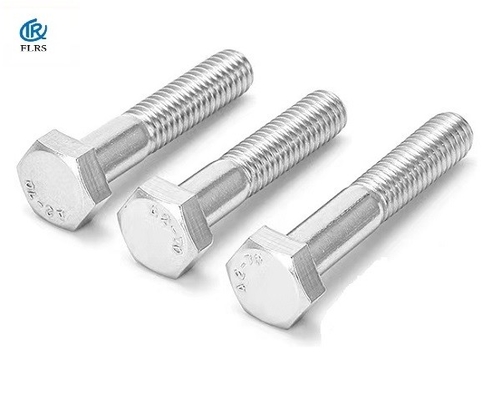

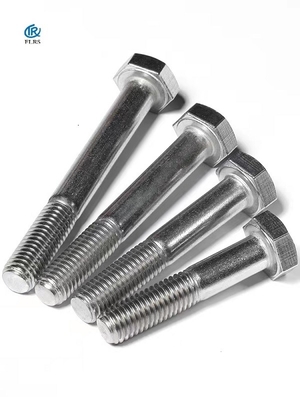

Produktfoto:

Edelstahl-Hexagon-Kopf läuft halben Faden DIN931/M10 weg 1

Anwendung:


Sechseckige Bolzenverbindung, einfache Versammlung, einfache Zerlegung, hohe Leistungsfähigkeit und breite Anwendung, hauptsächlich verwendet in der verschiedenen mechanischen Ausrüstung, in den elektronischen Produkten, in den Telekommunikationsgeräten, in der Möbelausrüstung, im Baugewerbe und in anderen Industrien der Produktion, der Installation, der Wartung, ETC….
