Packing: | Wooden Case | Surface: | Oiled |
---|---|---|---|
Flange Type: | FLAT BOTTOM/SHELL OR HEAD MOUNT/TANGENTIAL MOUNT | Pressure Rating: | Class 150 |
Connection: | Threading | Corrosion Resistance: | High |

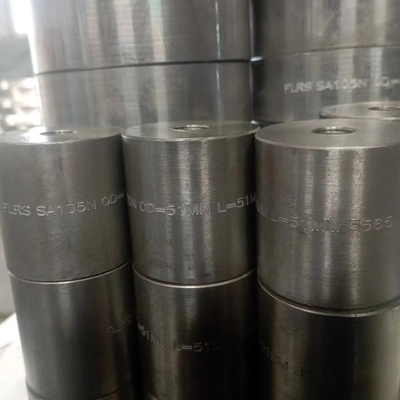

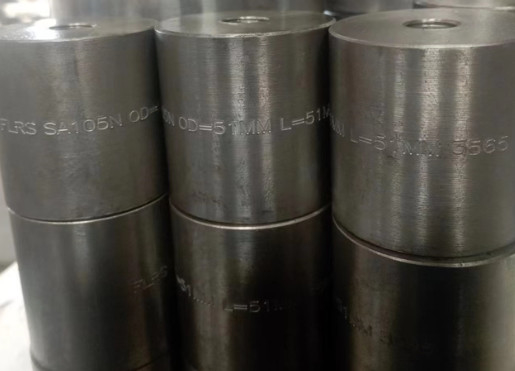

Die Ausgangsschleifen sind für den Ein- und Ausbau in Behältern und Lagertanks ausgelegt.Die Ausläufer sind in der Größe von 1/2 " bis 24" und Druckgrößen von 150 # bis 2500 #Die Ausläufer können sowohl flach als auch konturiert sein, um die OD oder ID der Schale, des Kopfes oder des Kegel zu passen.
Material: Die am häufigsten verwendete Gewindeöffnung ist A/SA-105N. Sie können auch aus verschiedenen Edelstahl- und Legierungsmaterialien bestehen.
Stärke: Die Standardstärke aller oben genannten Schraubenexporte entspricht der Mindeststärke, die für den Abschnitt I des Abschnitts VIII Teil I für KMU erforderlich ist.Es ist wichtig zu beachten, dass für jede einzelne Anwendung eine angemessene Dicke analysiert werden sollte..
Bohr- und Angriffsdraht: Mit Ausnahme anderer Vorschriften ist der Ausgang des Gewinns nach der ASME-Spezifikation B16.5 konfiguriert.Die Gewinde Tiefe entspricht Kapitel VIII Kapitel 1 Abschnitt VIII 1 der American Mechanical Engineers Association (ASME). UG-43 (g), die Konstruktionstemperatur beträgt nicht mehr als 650 °F, die Spannung des Muttermaterials beträgt 17.500 PSI (G) und die Spannung des Gewinns 25.000 PSI (g).Alle anderen Materialien, die diese Spannungen übersteigen, sollten überprüfen, ob die UG-43 die Anforderungen erfüllt.
Innerer Durchmesser: Die oben dargestellte Größe des Innendurchmesser ist Standardgröße. Andere Größen können nach Bedarf bereitgestellt werden.
