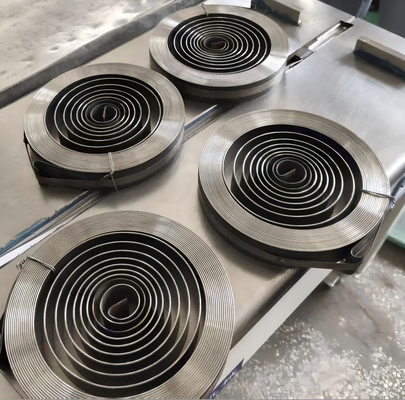

Diese kundenspezifische flache Spiralfeder (Rollfeder) wurde speziell für den Rückzug des Servomotor-Positionsrückführungskabels entwickelt und ist weitgehend auf Dämpferantriebssysteme abgestimmt. Hergestellt aus hochwertigem 60Si2MnA-Silizium-Mangan-Federstahl, liefert es ein stabiles, gleichmäßiges Drehmoment für die automatische Kabelaufwicklung während der gesamten Kolbenhubbewegung.

Im Gegensatz zu gewöhnlichem 65Mn-Federstahl zeichnet sich 60Si2MnA durch eine höhere Zugfestigkeit, hervorragende Anti-Relaxations-Leistung und überlegene zyklische Ermüdungsbeständigkeit aus und eignet sich daher ideal für den langfristigen industriellen Dauerbetrieb mit wiederholten Auf- und Abwickelzyklen. Unsere Feder wird streng nach den technischen Spezifikationen des Kunden hergestellt und verfügt über eine präzise segmentierte Wickelstruktur, um eine gleichmäßige Spannung aufrechtzuerhalten, ohne dass sich das Kabel ausdehnt oder verklemmt.

Wichtige technische Spezifikationen

• Rohmaterial: 60Si2MnA legierter Federstahlstreifen
• Streifenabmessungen: 2 mm Dicke × 39 mm Breite
• Insgesamt effektive Drehungen: 23 Drehungen (13 eng gewickelte Basisdrehungen + 10 beabstandete Arbeitsdrehungen)
• Tatsächliche maximale Anzugsdrehung pro vollem Hub: 5,6 Umdrehungen
• Innerer erster Spulendurchmesser: 40 mm | Passender Durchmesser der Antriebswelle: 29 mm
• Äußerer Befestigungsstiftdurchmesser: 10 mm | Länge des inneren geraden Hakens: 25 mm
• Passender Gehäuse-Innendurchmesser: 275 mm
• Oberflächenbeschaffenheit: Rostschutzbehandlung mit Schwarzoxid (Sonderlackierung/Dacromet verfügbar)
• Arbeitsfunktion: Positionsrückmeldungskabel der Servomotorstange automatisch zurückspulen

Strukturelle Designmerkmale

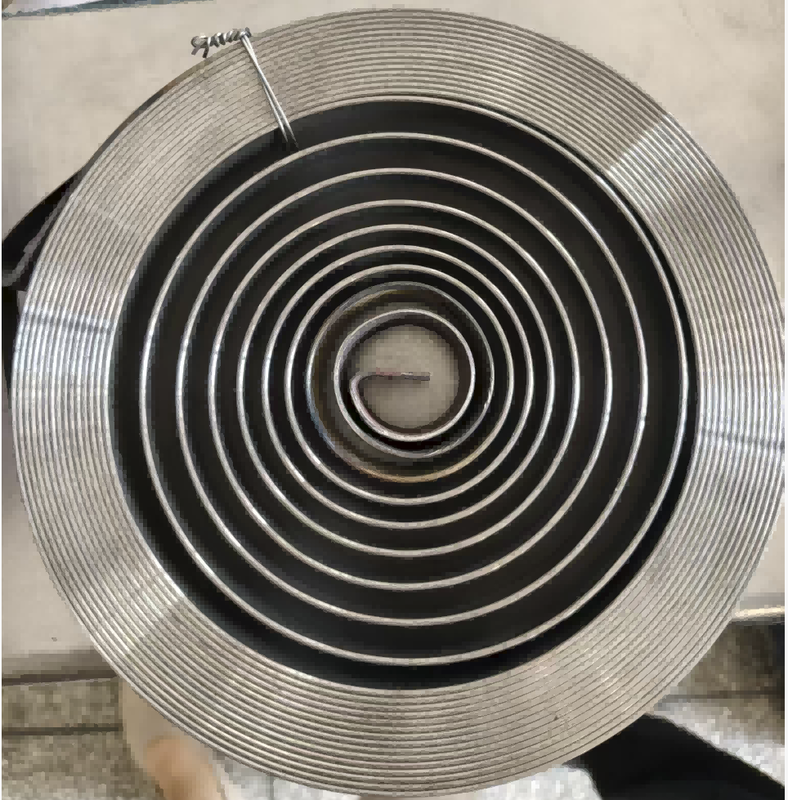

1. Segmentierte Wicklungsanordnung: 13 innere kompakte Basiswindungen bleiben während des Betriebs vollständig verbunden, um ein stabiles Grunddrehmoment zu gewährleisten; 10 außenliegende Windungen dienen als flexibler Arbeitsabschnitt zur Hubrücknahme
2. Präzise geformte Innen- und Außenhaken: Die Standardhakengröße passt fest auf den Gehäusebefestigungsstift und die Motorantriebswelle und verhindert so ein Verrutschen oder einen Bruch bei Torsion
3. Glatte Streifenkantenbearbeitung: Keine Grate, die das Kabel beim Einziehen zerkratzen, wodurch die Kabelintegrität geschützt wird
4. Anpassbare Abmessungen: Wir unterstützen die vollständige Anpassung von Banddicke, Breite, Gesamtwindungen, Hakengrößen und Drehmomentkurven, um sie an verschiedene Servomotor- und Dämpferbaugruppen anzupassen

Anwendungsszenarien

• System zum Zurückziehen des Rückführungskabels für die Position des Dämpfer-Servomotors
• Industrieller Aktuator mit linearer Positionserkennung, Kabeltrommel
• Automatischer Kabelaufwickelmechanismus des Ventilsteuermotors
• Servo-Reset-Baugruppen für Bau- und Hydraulikgeräte
